ZZYP(M、N)自力式压力调节阀不是孤零安装在管道上，而是配合其它阀门或管道联合 安装在系统中，通常有单路减压和双路减压两种。用户可以根据需要订购。

一，单路减压

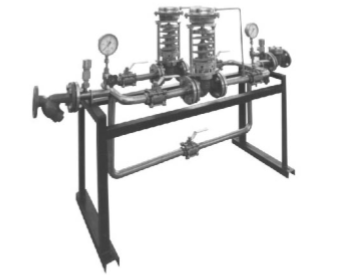

二，双路减压双路减压只用在工况特别重要，系统不允许出故障的系统中，平常一路工作，一路关 闭备用，只要流量足够，不需要同时开启两路减压，以免出现阀开度过小产生震荡和噪 声，影响阀使用寿命。

自力式减压阀组设计、安装减压阀组注意事项

（1） 阀在气体或低粘度液体介质中使用时，通常ZZY型自力式压力调节阀为直立安装在    水平管上，当位置空间不允许时才倒装或斜装。

（2） 阀在蒸汽或高粘度液体介质中使用时，通常ZZY型自力式压力调节阀为倒立安装在 水平管上，冷凝器（蒸汽用自力式）应高于调压阀的执行机构而低于阀前后接管。使用 前冷凝器应灌满冷水，以后约3个月灌水一次。

（3） 取压点应取在调压阀适当位置，阀前调压应大于2倍管道直径，阀后调压应大于6 倍管道直径。

（4） 为便于现场维修及操作，调压阀四周应留有适当空间。

（5） 当介质为洁净气体或液体时，阀前过滤器可不安装。

（6） 调压阀通径过大（DN≥100时），应有固定支架。

（7） 当确认介质很洁净时，件3可不安装。

（8） 位置实在不允许时，傍通阀（手动）可以省略（我们不推荐）。

（9） 阀组后根据需要用户可选配止回阀、安全阀等。

（10）自力式阀根据计算通径可以小于管道通径，而截止阀、切断球阀、傍通阀、过滤 器则不能小于管道直径。

ZZYP(M、N)自力式减压阀组使用说明书

ZZYP（M,N）自力式减压阀组整理.zip
