ZXPE型小流量薄膜单座调节阀可广泛控制各种气体、液体、蒸汽的流量，确保生产 过程正常进行。    本系列产品应用范围广，压力等级从1.6Mpa至11.0MPa。额定流量系数Kv比ZXP型 要小得多，最小可达4x10-2，因而可应用在许多需精确控制微小流量的场合，如精细化 工、食品添加剂、医药、电子等行业。

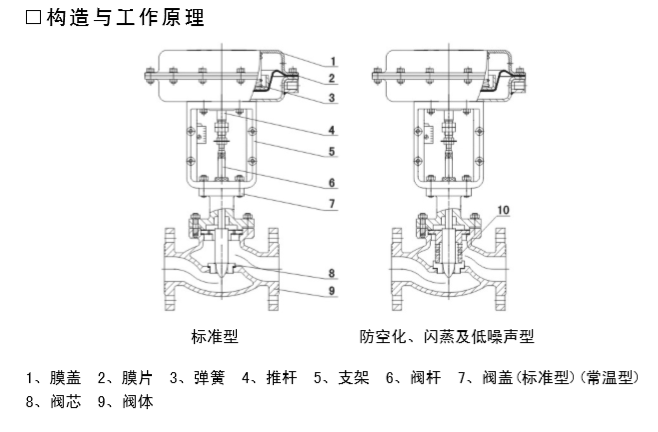

 ZXPE型微小流量气动薄膜单座调节阀构造与工作原理

 ZXPE型微小流量气动薄膜单座调节阀由多弹簧气动薄膜执行机构及柱塞单座调节阀两部分组成。执行机构接受外来 控制信号，推杆产生位移，带动阀杆6、阀芯8相对于阀座产生相应位移，改变了进入阀 体9流体流量，从而确保生产过程按一定的程序或要求正常进行。

特点

  阀体流路严格按等截面低流阻设计，故压降损失小。   阀芯采用加强型阀杆单导向结构式，工作稳定性极佳，能承受高速流体对阀芯冲击。  执行机构采用多弹簧圆周均匀布置，使用高强度橡胶薄膜执行元件，能接受 20-100Kpa、80-240Kpa等不同数值的控制信号。
