ZXX、ZXQ型新系列气动薄膜三通调节阀采用圆筒型薄壁窗口形阀芯导向，不同于柱塞 形阀芯的衬套导向。配用多弹簧执行机构具有结构简单、重量轻、体积小、拆装方便等 优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保 持在给定值。适合于把一种流体通过三通阀分成两路流出（分流）或者是把二种流体通 过三通阀合并成一种流体（合流）的场合。

   ZXX、ZXQ型新系列气动薄膜三通调节阀有三通合流和三通分流两种。公称压力有1.6、2.5、4.0、6.4、Mpa； 阀体口径范围DN25～200.适用流体温度由-60℃+450℃.泄漏量标准Ⅳ级。流量特性有直 线、抛物线两种。

 ZXX、ZXQ型新系列气动薄膜三通调节阀特点

·流体对阀芯作用方式都处于流开状态，故阀能稳定工作。 ·除上阀盖处衬导套向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可 靠。 ·执行机构采用多弹簧结构，相对于传统阀门高度减30%，重量减轻30%。

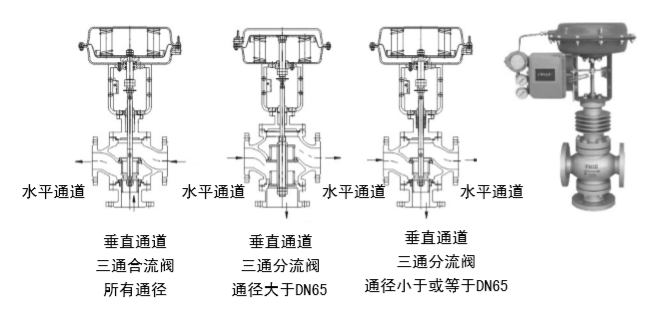

  ZXX、ZXQ型新系列气动薄膜三通调节阀结构图

 ZXX、ZXQ型新系列气动薄膜三通调节阀作用方式

 三通阀由于有二个通道，一个通道开启时则另一个通道关闭，所以作用方式很难说是 气开还是气关，一般标准或著作都未作气开或气关之规定定义，所以设计或订购三通阀 时，一定要指明气室压力增加时，主通道流量增大还是减小，或者说执行机构断气时， 主通道时开启还是关闭！否则制造商难以配置正确的执行机构！我们按自控行业一般规 定气开或气关作用方式：信号（或气压）增加，主通道开启，则为气开式；反之为气关 式。所以要说气开或气关式都是相对于主通道而言的 ，（水平通道为主通道）。
