气动薄膜执行机构的工作原理介绍

发布于:2019-5-8 8:43:46 点击量:142

气动薄膜执行机构的工作原理介绍

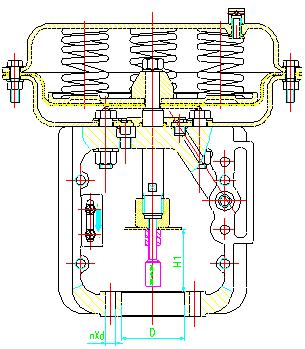

精小型气动薄膜行机构,它主要针对常规薄膜式执行机构笨重和反作用可靠 性差的问题而设计的。在减少重量和高度方面,它将常规结构的单弹簧,改为多弹簧,并 将弹簧直接置于上下膜盖内,使支架大大地减小。在可靠性方面,将反作用的常规执行 机构的深波纹滚动膜片,改成“O形圈”密封。常规结构中的推杆没有导向,动作的平稳 性差,而精小型执行机构增加了导向,见下图:

精小型气动薄膜执行机构构的优点:结构简单、维修方便、动作可靠。 缺点:膜片承受的压力较低,最大膜室压力不能超过250KPa,加上弹簧要抵消绝大 部分的压力,余下的输出力就很小了;为了提高输出力,通常作法就是增大尺寸,使得 执行机构的尺寸和重量变得很大;另一方面,工厂的气源压力通常是500~700kPa,它只 用到了250KPa,气压没有充分利用。
